라이브러리 개발기 (9) — React Flow로 스토어를 캔버스 위에 올려보자

이번 포스팅은 스토어 데이터를 가시적으로 "더 잘 보여주는" 단계다.

스토어들을 목록이 아니라 캔버스 위 노드로 그리는 작업이고, 기능을 새로 추가하는 게 아니라 표현 방식을 바꾸는 게 목표였다.

스토어를 노드 배열로 바꾸기

GUI 내부 상태(zuiStore.stores)를 React Flow가 요구하는 노드 배열 형태로 바꾸는 것부터 시작했다.

useEffect(() => {
  setNodes((currentNodes) => {
    const existingById = new Map(currentNodes.map((node) => [node.id, node]));
    return Object.entries(stores).map(([name, info], idx) => {
      const existing = existingById.get(name);
      return {
        id: name,
        position: existing?.position ?? { x: idx * 250, y: 100 },
        type: "storeNode",
        data: { label: name, state: info.currentState, actions: info.actions },
      };
    });
  });
}, [stores, setNodes]);

id를 스토어 이름 그 자체로 쓴 게 나중에 여러모로 편했다.

노드 클릭 이벤트에서 node.id를 바로 selectStore의 인자로 넘길 수 있다.

커스텀 노드와 nodeTypes를 바깥에

기본 노드 대신, 스토어 이름을 헤더로 하고 상태 필드 중 비함수 필드 최대 3개(초과 시 "외 N개"), 하단에 액션 개수를 보여주는 커스텀 노드를 만들었다.

function StoreNode({ data }: { data: { label: string; state: unknown; actions: string[] } }) {
  const entries = Object.entries(data.state as object).filter(([, v]) => typeof v !== "function");
  const preview = entries.slice(0, 3);
  const remaining = entries.length - preview.length;

  return (
    <div>
      <div>{data.label}</div>
      <div>
        {preview.map(([key, value]) => (
          <div key={key}>{key}: {String(value)}</div>
        ))}
        {remaining > 0 && <div>외 {remaining}개</div>}
      </div>
      <div>액션 {data.actions.length}개</div>
    </div>
  );
}

React Flow는 nodeTypes={{ storeNode: StoreNode }} 같은 객체를 prop으로 받는다.

처음엔 이 객체를 Canvas 컴포넌트 함수 안에서 그냥 만들었는데, 콘솔에 경고가 뜨고 노드가 이유 없이 깜빡였다.

참조 동일성(referential equality)이란?

객체 리터럴 { a: 1 }은 매번 새 메모리 주소를 갖는다. 내용이 같아도 { a: 1 } === { a: 1 }은 항상 false다. 컴포넌트 함수 안에서 객체를 만들면, 렌더링될 때마다 새 객체가 생기고 참조도 매번 달라진다.

React Flow는 nodeTypes가 바뀌었는지를 바로 이 참조 동일성(===)으로 판단한다.

컴포넌트 안에서 매 렌더 새 객체를 넘기면, React Flow 입장에선 "노드 타입 정의 자체가 바뀌었다"고 오해하고 커스텀 노드를 불필요하게 재마운트시킨다.

그래서 모듈 최상단으로 빼 바뀌는걸 방지하고 고정적으로 들어가게 했다.

const storeNode = { storeNode: StoreNode };

function Canvas() {
  // ...
  return <ReactFlow nodeTypes={storeNode} ... />;
}

컴포넌트 바깥에 한 번만 선언해두면 리렌더와 무관하게 항상 같은 참조를 유지한다.

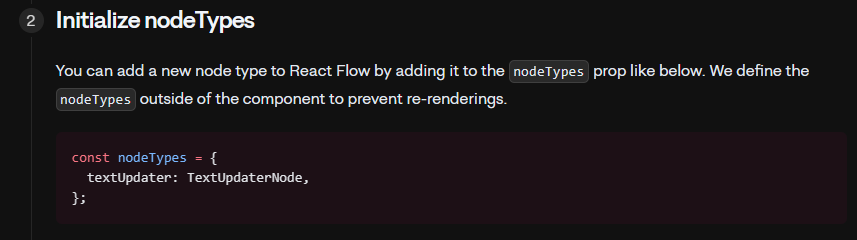

경고 메시지를 보고 뭘 고쳐야 할지 몰라서 React Flow 공식 문서를 찾아봤는데, Custom Nodes 문서 안에 이 얘기가 아예 별도 안내로 박혀 있었다.

nodeTypes/edgeTypes 객체는 컴포넌트 바깥에서 선언하거나 useMemo로 감싸라는 내용이었고, 이유도 지금 것과 같았다.

Custom Nodes - React Flow

Custom nodes in React Flow are just React components. This guide shows you how to implement your own nodes.

React Flow

노드 클릭은 onNodeClick에서 useZuiStore.getState().selectStore(node.id)를 호출하는 것으로 끝냈다.

StorePanel이 이미 selectedStore를 구독하고 있어서, 캔버스와 패널을 잇는 별도 연결 코드 없이 클릭 한 번이 바로 Inspector 패널에 반영됐다.

레이아웃 재조립

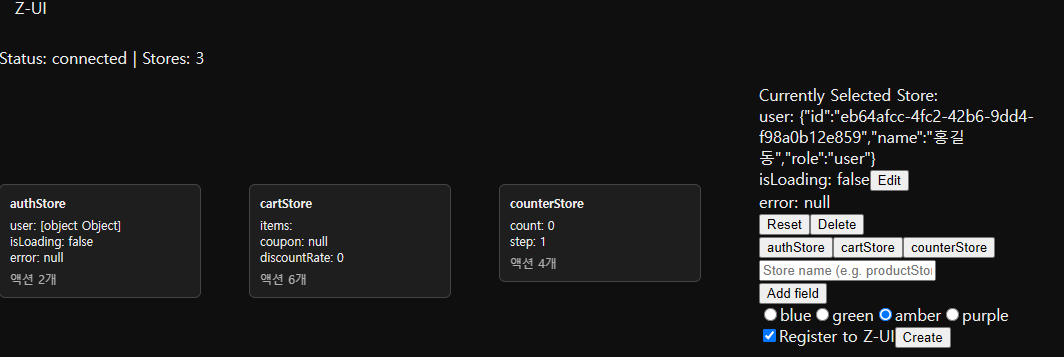

마지막으로 전체 화면 구조를 Header(48px) / Canvas(flex: 1) | Inspector(320px)로 재배치했다. StorePanel과 StoreCreateForm을 오른쪽 Inspector 자리로 옮기고, 캔버스를 메인으로 세웠다.

어디까지나 기능 확인용 GUI 임시 디자인이다.

<div style={{ display: "flex", flexDirection: "column", height: "100vh" }}>
  <Header />
  <div style={{ display: "flex", flex: 1, minHeight: 0 }}>
    <div style={{ flex: 1 }}><Canvas /></div>
    <div style={{ width: 320, overflow: "auto" }}>
      <StorePanel send={send} />
      <StoreCreateForm send={send} />
    </div>
  </div>
</div>

레이아웃을 바꾼 뒤엔 시나리오를 다시 확인해서, 구조가 바뀌어도 기존 기능이 깨지지 않았는지 재검증했다.

정리하며

여기까지가 지금까지 만든 Z-UI의 전체 그림이다.

앱에 붙는 observer 코어, WebSocket으로 GUI와 주고받는 메시지, 그리고 목록과 캔버스 두 가지 방식으로 상태를 보고 고치는 인터페이스까지 한 바퀴 돌았다.

다음 포스팅에서는 액션 로그·스냅샷 같은 시간여행 디버깅 기능을 다룰 예정이다.
